孔板波纹填料

添加日期:2020-09-07  点击量:

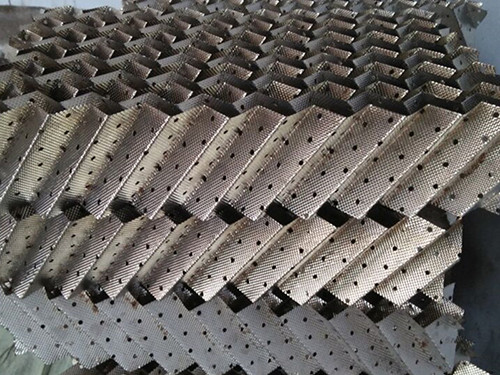

  • 孔板波纹填料图片1

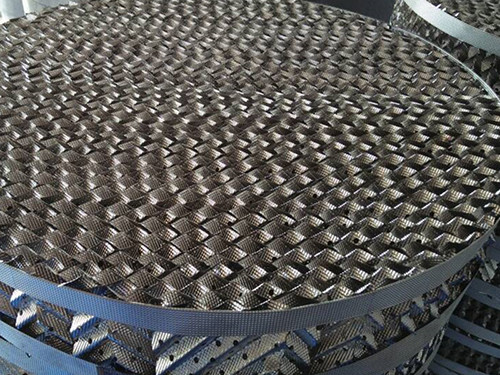

  • 孔板波纹填料图片2

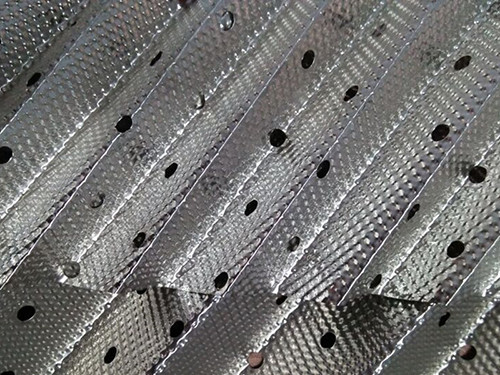

  • 孔板波纹填料图片3

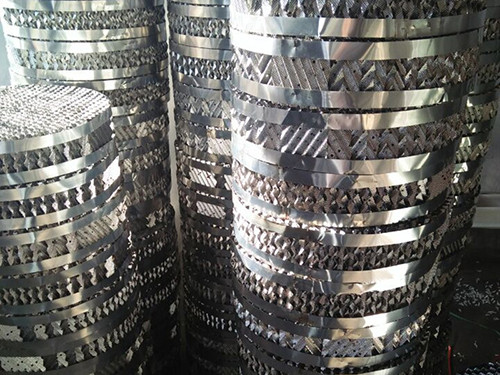

  • 孔板波纹填料图片4

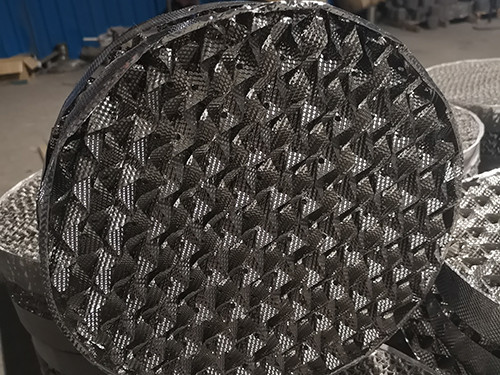

  • 孔板波纹填料图片5

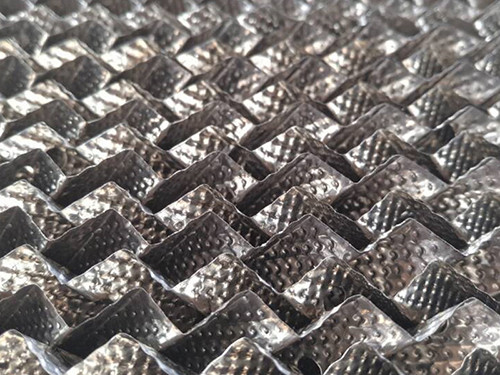

  • 孔板波纹填料图片6

金属孔板波纹填料是波纹填料的一种主要的形式。波纹峰高与塔轴线倾角按45°和30°,分成Y、X两种型号。金属孔板波纹填料保持了金属丝网波纹填料结构特点,改用表面有沟纹的孔板制成,增加了液体的均布和填料润湿性能,提高了传质效率。每盘单元高度为100或200mm,直径超过1.5m,填料制成分块形式。

该填料的波纹板片上冲压有许多5mm左右的小孔,可起到粗分配板片上的液体、加强横向混合的作用、波纹板上轧成细小沟纹,可起到细分配板片上的液体、增强表面润湿性能的作用。金属板波纹填料强度高,耐腐蚀性强。

产品型号

比表面积(m2/m3)

空隙率 %

倾斜度

堆积重量(kg/m3)

理板面积(m-1)

125Y

125

98

45°

200

1-1.2

250Y

250

97

45°

300

2-2.5

500Y

500

92

45°

400

4-4.5

125X

125

98

30°

140

0.8-0.9

250X

250

97

30°

180

1.6-2

350X

350

94

30°

230

2.3-2.8

500X

500

92

30°

280

2.8-3.2
