丝网波纹填料

添加日期:2020-09-07  点击量:

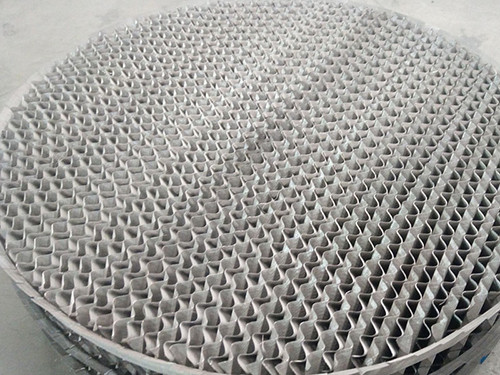

  • 丝网波纹填料图片1

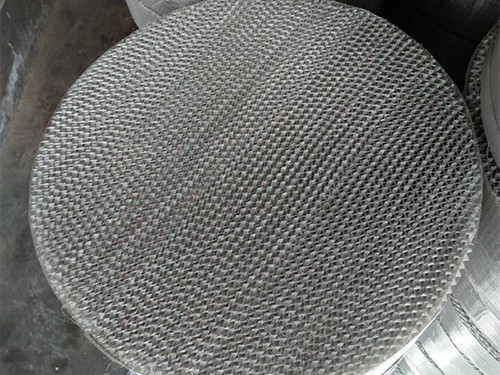

  • 丝网波纹填料图片2

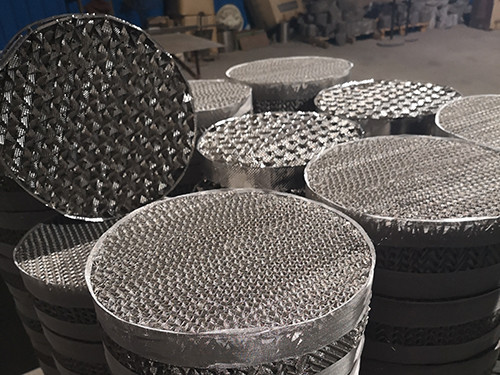

  • 丝网波纹填料图片3

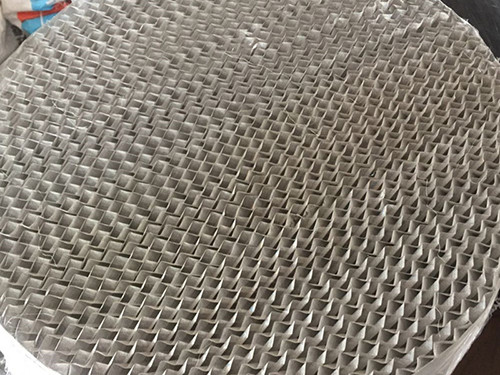

  • 丝网波纹填料图片4

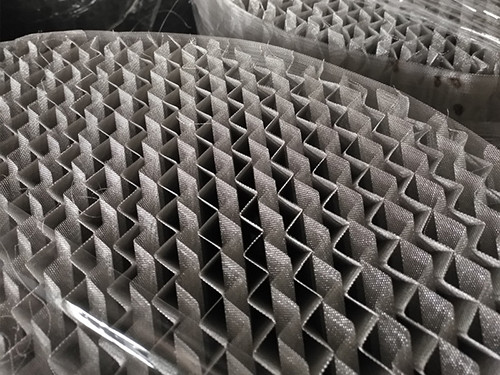

  • 丝网波纹填料图片5
  • 丝网波纹填料图片6

丝网波纹填料是波纹填料的主要形式之一,它是由若干压成波纹的丝网片平行直列组成, 波纹片倾角30°或45°,相邻两波纹片方向相反组成的圆盘状填料。在塔内填装时,上下两盘填料交错90°叠放产品有BX、CY型,常用于难分离和热敏性物质的真空精馏,常压精馏和吸收过程。应用于精细化工、香料、石油化工、化肥工业、同分异构体分离、精密精馏及真空精馏装置,为难分离物系. 热敏性物系及高纯度产品的精馏、分离提供了有效的手段。适用于真空精馏塔,处理过敏性、易分解、易紧合、易结碳的物料。



材质:不锈钢304、316L

特性:1.比表面积大,孔隙率大,重量轻; 2.气相通路倾角小,有规则,压降低; 3.径向扩散良好,气液接触充分。

各型号特点:

AX-250:生产强度大、理论板数较少的精密精馏;

BX-500:热敏性、难分离特系的真空精馏,尤其是压力小于7KPa的真空精馏。

CY-700:同位素混合物、同分异构混合物的分离

填料

型号

比表

面积

m2/m3

空隙率

%

理论

板数

1/m

密度

Kg/m3

压力降mbar/m

水力直径

mm

F因子

(m/s)(kg/m3)0.5

液体负荷

m3/m2.hr

250型(AX)

250

97

2.5-3

50-150

1.1

15

2.5~3.5

0.2-20

500型(BX)



500

95

4-5

100-295

2

7.5

2.0~2.4

0.2-20

700型(CY)

700

87

8-10

140-410

4.5-6.6

5

1.5~2.0

0.2-20
