丝网除沫器与人孔的位置分析
更新日期:2019-10-06 点击量:

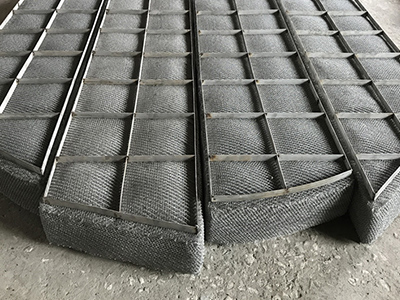

在塔内容器中安装丝网除沫器前应设有人孔和手孔。且人孔和手孔安装的位置跟丝网除沫器的厚度与直径相关。丝网除沫器的厚度一般为100mm或150mm。
立式塔器的直径在1m以下时,入口嘴子的顶端距丝网除沫器的距离应不小于300mm;容器的直径大于1m时,应不小于450mm。容器的直径在1m以下时丝网除沫器顶至罐顶的距离取300mm;当容器的直径大于1m时,取450mm。 容器直径不小于800mm,且筒体与封头为不可拆卸时,应设人孔。人孔直径与容器直径的关系应符合下表。当公称压力不小于4MPa时,人孔直径宜相应减小。
容器直径与人孔直径的关系! 容器直径(mm) 800≤D<1000 1000≤D<1600 1600≤D<3200 D>3200. 人孔直径(mm) 400 ≤450 ≤500 ≤600
容器直径小于800mm,且筒体与封头为不可拆卸时,应设有手孔。手孔直径有150mm和250mm两种规格。人孔和手孔的位置以检修时便于进入或方便操作为原则,一般设置在容器顶部或侧面。一般情况下的人孔和手孔都根据上面所说情况设置。
