波纹填料结构分类

       在工业上运用的规整填料绝大部分为波纹填料，它是由许多波纹薄板组成的圆盘选哪种边坡防护网，依据坡形判别用量。状填料，波纹与塔轴的倾角有30°和45°两种，组装时相邻两波纹板反向靠叠。各盘填料笔直装于塔内，相邻的两盘填料间交错90°摆放。

       波纹填料按结构可分为网波纹填料和板波纹填料两大类，其原料又有金属、塑料和陶瓷等之分。

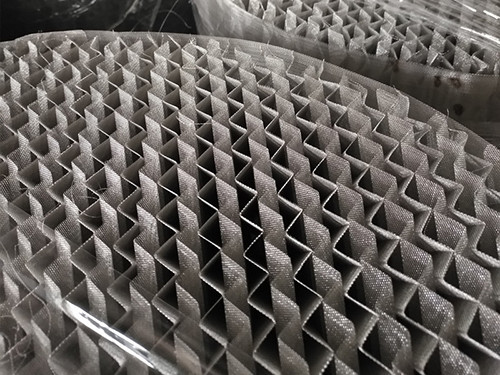

       金属丝网波纹填料是网波纹填料的主要办法，它是由金属丝网制成的。金属丝网波纹填料的压下降，分别功率很高，特别适用于准确精馏及真空精馏装置，为难分别物系、热敏性物系的精馏供应了有用的手法。虽然其造价高，但因其功用优良仍获得了广泛的运用。

       金属板波纹填料是板波纹填料的一种主要办法。该填料的波纹板片上冲压有许多f5mm左右的小孔，可起到粗分配板片上的液体、加强横向混合的效果。波纹板片上轧成纤细沟纹，可起到细分配板片上的液体、增强表面潮湿功用的效果。金属孔板波纹填料强度高，耐腐蚀性强，特别适用于大直径塔及气液负荷较大的场合。

       金属压延孔板波纹填料是另一种有代表性的板波纹填料。它与金属孔板波纹填料的主要区别在于板片表面不是冲压孔，而是刺孔，用辗轧办法在板片上辗出很密的孔径为0.4～0.5mm小刺孔。其分别才干类似于网波纹填料，但抗堵才干比网波纹填料强，并且价格便宜，运用较为广泛。

       波纹填料的优点是结构紧凑，阻力小，传质功率高，处理才干大，比表面积大（常用的有125、150、250、350、500、700等几种）。波纹填料的缺陷是不适于处理粘度大、易聚合或有悬浮物的物料，且装卸、收拾困难，造价高。
