折流板除雾器的安置
更新日期:2020-10-23 点击量:
折流板除雾器的安置一般有卧式、人字形、v字形、组合式等。在大型脱硫吸收塔中,多选用人字排样,选用v形排样或组合排样(如菱形、x型) 。吸收塔出口层为水平。
折流板除雾器是用来分别烟气中带着的雾滴的。吸收塔内由上、下二级折流板除雾器(水平或菱形) 和冲刷水系统(包括管道阀门和喷嘴) 组成。
折流板除雾器附件经烟气净化后,通过两级折流板除雾器,将其带着的浆液液滴去除。从烟气中分别出来的小液滴逐渐凝结成较大的液滴,然后沿着折流板除雾器叶片滑到泥浆坑中。
在主折流板除雾器的上、下半部和二次折流板除雾器的下半部有一套带喷嘴的集雾器。在箱内的平板折流板除雾器的清洗水通过喷嘴将沉积在平板折流板除雾器内的固体颗粒依次冲刷。经清洗、净化后的烟气从吸收塔流出,终究通过烟气热交换器和清洁烟道排至烟囱内。
它的作用是捕捉烟气中的水滴和少数粉尘,减少烟气与水的结合,避免风机振荡。除雾叶片是折流板除雾器的根本和重要组成部分,其性能对整个除雾系统的运行有着至关重要的影响。

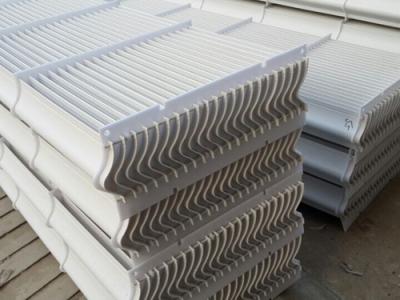

折流板除雾器叶片一般由高分子材料(如聚、FRP等) 或不锈钢(如317L) 制成。除雾剂有很多种。依据几何形状可分为折线型和流线型,依据结构特征可分为2通道叶片和3通道叶片。
