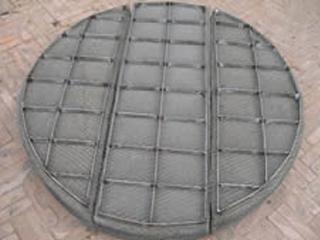

丝网除沫器的设计

丝网除沫器的设计：

1、丝网除沫器的网层厚度

       丝网层的适合厚度应按工艺条件通过实验确定。关于金属丝网，当丝径在0.076～0.4mm、网层重度为480-5300N/m³时，在适合的气速下，丝网层的蓄液厚度约为25-50mm，取网层厚度100-150mm，就能把大部分的雾滴分离下来。除雾要求严格的，能够增大厚度或采用两段丝网层。

2、丝网除沫器在塔内的安装位置

       为了到达预期的除沫作用，在丝网除沫器的上方和下方，都应留有恰当的分离空间。空间的高度，依以下不同状况确定：

       （1）回流液和进塔料液无闪蒸时：

       ①装于塔顶的除沫器所需的塔顶分离空间的总高度Hd=1200mm，顶层塔盘至丝网底面的间隔Ht=900mm。

       ②装鄙人凹升气隔板下方的丝网除沫器。

       Hd=Hp+900mm  Hp=（D/4）+2d1+600mm。

       ③装在水平升气隔板下方的丝网除沫器。

       Hd=HP+900mm。

       （当D≤2100时，取HP=600mm；当D＞2100时，取HP=900mm）。

       ④堆叠塔中心的除沫器。

       HP=(D/4)+2d1+600mm。

       Ht=d3+750,Ht=900,Ht=2d3+450三者取大值。

       ⑵回流液和进塔料液有闪蒸时：

       ①采用装于塔顶的除沫器。

       当D=800～900mm时，Hd=1650mm。

       当D＞900mm，Hd=D*+450且1650＜Hd＜3150时，则

       D*=（4A0/πθ）½……………………………………(k)。

       式中：A0---除沫器的使用面积（m㎡）。

       θ---系数（取决于除沫要求）。

       ②装鄙人凹升气隔板下方的除沫器。

       HP=(D/4)+2d2+600Ht。

       Ht=D*+(1/2)d2+425,且Ht＞1350mm。

       注:Ht为顶层塔盘到丝网底面的间隔。

       ③堆叠塔中心的除沫器。

       HP=(D/4)+2d1+600。

       Ht=D*+(1/2)d2+425,且1425mm＜Ht＜2700mm。

       ④塔顶为平封头时,分离高度。
